Βασικές πληροφορίες.
Θερμοκρασία εργασίας: Κανονική θερμοκρασία (-40 βαθμοί
Υλικό Επιφάνειας Σφραγίσματος: Μαλακό Σφραγισμένο
Σώμα βαλβίδας: Χύτευση
Εφαρμογή: Βιομηχανική χρήση, Βιομηχανική χρήση νερού, Οικιακή χρήση
Μέγεθος θύρας: 2′′-24′′
Πακέτο μεταφοράς: Ξύλινη θήκη ή σύμφωνα με την απαίτηση του πελάτη
Βιομηχανική χρήση
Οι βαλβίδες πεταλούδας χρησιμοποιούνται ευρέως σε σωληνώσεις χημικών, τροφίμων, φαρμάκων, χαρτοποιίας, νερού και ηλεκτρισμού, ναυπηγικής, ύδρευσης και αποχέτευσης, μεταλλουργίας και ενέργειας και είναι διαθέσιμες για ρύθμιση και κλείσιμο συσκευών σε μια ποικιλία διαβρωτικών, μη διαβρωτικών αερίων, υγρών, ημι-υγρής και στερεάς σκόνης αγωγούς και δοχεία.
Προδιαγραφές Απόδοσης
| Ονομαστική διάμετρος (DN) | 25(1")~600(24") | 25(1")~600(24") | DN (ίντσα) | |
| Ονομαστική πίεση (PN) | 10 | 16 | ΜΠΑΡ | |
| Πίεση δοκιμής | Σώμα | 15 | 24 | |
| Στεγανοποίηση | 11 | 17.6 | ||
| Θερμοκρασία λειτουργίαςºC | -15ºC~ συν 150ºC | |||
| Εφαρμοσμένα μέσα | Γλυκό νερό, λύματα, θαλασσινό νερό, αέρας, ατμός, τρόφιμα, φάρμακα, διάφορα λάδια, οξύ, αλκάλια, αλάτι κ.λπ. | |||
Σημείωση: Η θερμοκρασία και τα μέσα που ισχύουν εξαρτώνται από τα υλικά των διαφορετικών εδρών, σωμάτων, στελέχους και δίσκων βαλβίδων, βλέπε πίνακα 1 και πίνακα 2:
Πρότυπο προϊόντος
Το προϊόν συμμορφώνεται με τις απαιτήσεις του προτύπου BS EN 593:1984 "INDUSTRIAL VALVES-METALLIC BUTTERFLY VALVES".
Η φλάντζα έχει τρυπηθεί και συμμορφώνεται μεBS EN 1092-1,BS EN 1092-2,BS 4504:ΕΝΟΤΗΤΑ 3.3:1989 "ΦΛΑΝΤΖΕΣ ΚΑΙ ΟΙ ΑΡΜΟΙ ΤΟΥΣ-ΚΥΚΛΙΚΟΙ ΦΛΑΝΤΖΕΣ ΓΙΑ ΣΩΛΗΝΕΣ,ΒΑΛΒΙΔΕΣ, ΕΞΑΡΤΗΜΑΤΑ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ, ΚΑΘΟΡΙΣΜΕΝΟΣ ΠΝ"τυπικές απαιτήσεις.
Χειροκίνητος τρόπος λειτουργίας
Μοχλός χειρός

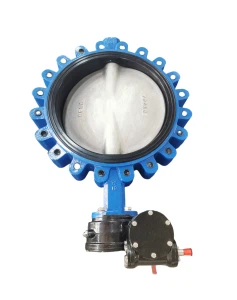

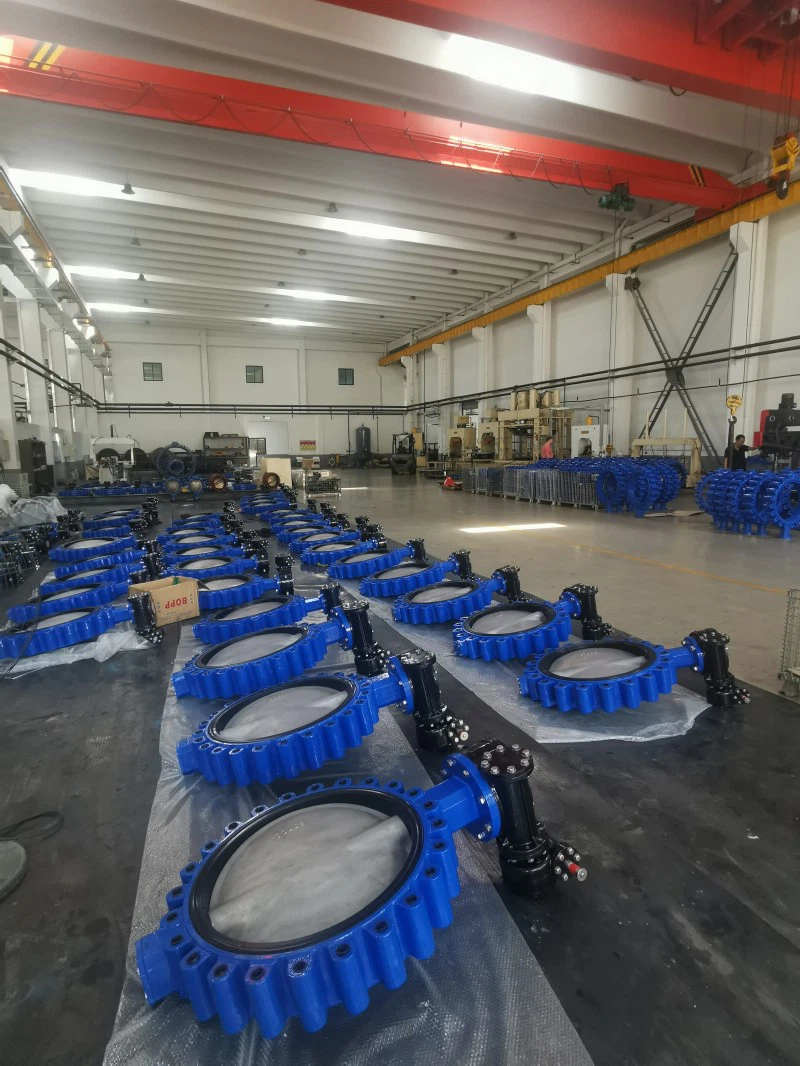

Κιβώτιο ταχυτήτων
Χαρακτηριστικά Προϊόντος
Μικρό και ελαφρύ για εγκατάσταση σε πολλές θέσεις, εύκολο να αποσυναρμολογηθεί και να συντηρηθεί
Η δομή είναι απλή, συμπαγής και μπορεί να ανοίξει-κλείσει κατά 90 μοίρες γρήγορα.
Εξασφαλισμένη χαμηλή ροπή για εξοικονόμηση κόστους εργασίας
Μηδενική διαρροή
Διάφορο υλικό διαθέσιμο για χρήση μεγάλης ποικιλίας μέσου
Εξαιρετική απόδοση ρύθμισης λόγω της ευθύγραμμης καμπύλης ροής
Μήνυση μακράς διαρκείας έως και δεκάδες χιλιάδες φορές για άνοιγμα και κλείσιμο
VII. Λειτουργική αρχή
Αυτή η βαλβίδα πεταλούδας αποτελείται κυρίως από σώμα βαλβίδας, στέλεχος, δίσκο και έδρα, δακτύλιο λίπανσης, πείρο (μπορεί να είναι σχεδιασμός χωρίς καρφίτσα), χειροκίνητη συσκευή λειτουργίας (λαβή ή κιβώτιο ταχυτήτων). Ο έλεγχος της μέσης ροής και το άνοιγμα και το κλείσιμο οδηγούνται και επιτυγχάνονται με την περιστροφή του στελέχους και του δίσκου.
Για τη λειτουργία του χειρομοχλού, πατήστε το μοχλό και περιστρέψτε δεξιόστροφα 90 μοίρες για να κλείσετε το δίσκο και, στη συνέχεια, αφήστε το μοχλό. Μια στοχευμένη ρύθμιση και η μέση ροή θα επιτευχθούν με τον εντοπισμό του δείκτη θέσης (υπάρχουν 10 θέσεις τοποθέτησης μεταξύ 0 μοιρών ~ 90 μοιρών)
Για τη λειτουργία του κιβωτίου ταχυτήτων, περιστρέφοντας το γρανάζι ατέρμονα για να ανοίξει και να κλείσει ο δίσκος για να επιτευχθεί στοχευμένη ρύθμιση και ροή μέσου. Η βαλβίδα θα κλείσει με δεξιόστροφη περιστροφή
